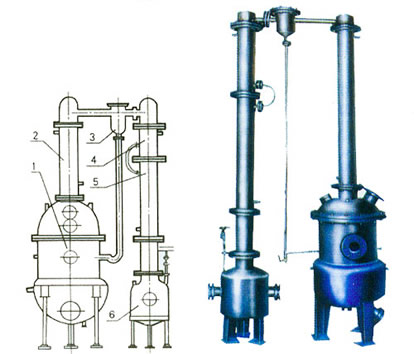

| 真空減壓濃縮罐
|
|
|
|
1、濃縮罐
2、第一冷凝器 3、汽液分離器 4、第二冷凝器 5、冷卻器 6、受液槽 |
主要用途：
主要適用于制藥、食品、化工等工業部門對液料的濃縮。并且亦能回收酒精和簡單的回流提取。
結構：
本設備主要包括濃縮罐、第一冷凝器、汽液分離器、第二冷凝器、冷卻器、受液桶六個部件組成，全部有不銹鋼制造。濃縮罐為夾套結構，冷凝器為列管式，冷卻器為蛇管式。
|
| 主要技術參數:
|
|
|
50 |
100 |
200 |
300 |
500 |
700 |
|
蒸汽壓力
Mpa |
≤0.15 |
≤0.15 |
≤0.15 |
≤0.15 |
≤0.15 |
≤0.15 |
|
真空度
mmHg |
≤700 |
≤700 |
≤640 |
≤640 |
≤600 |
≤600 |
|
加熱面積
M2 |
0.4 |
0.59 |
0.8 |
1.1 |
1.45 |
1.8 |
|
冷凝面積
M2 |
1.2 |
1.7 |
2.45 |
3.0 |
3.2 |
3.6 |
|
冷卻面積
M2 |
0.25 |
0.35 |
0.4 |
0.6 |
0.7 |
0.85 |
|
受熱槽容積
L |
15 |
45 |
60 |
76 |
100 |
125 |
|
設備凈重
kg |
～350 |
～450 |
～550 |
～650 |
～800 |
～1000 |
|
外形尺寸
長×寬×高 mm |
1200×600×2200 |
1350×750×2200 |
1700×800×2700 |
1700×1000×3400 |
2100×1200×3400 |
2400×1300×3400 |
|
|
|
|
|
