浸滲設備
|
| 一、600—1200不銹鋼真空浸滲設備規格表： |
名稱 |
600 |
800 |
1000 |
1200 |
有效直徑（mm） |
600 |
800 |
1000 |
1200 |
有限高度（mm） |
700 |
1000 |
1250 |
1500 |
工作壓力（Mpa） |
0.5 |
0.5 |
0.5 |
0.5 |
極限真空（pa） |
＜100 |
＜100 |
＜200 |
＜200 |
外型高度（mm） |
1300 |
1500 |
1800 |
2000 |
罐體材料 |
1Cr18
Ni9Ti |
1Cr18
Ni9Ti |
1Cr18
Ni9Ti |
1Cr18
Ni9Ti |
|
| 二、800設備詳細目錄及安裝方案： |
1、 浸滲罐：1個
有效尺寸：800*h1000mm 材料：不銹鋼。
說明：靠2只氣缸快速開，閉罐蓋。 工作壓力0.4MPa
主要構件：2只氣缸及其附件，1只真空壓力表，1只安全閥，2處罐內觀察窗。
2、 儲液罐：1個
有效尺寸：1200*h800mm，雙層結構，中間保溫層（巖棉），厚度50-80mm。
材料：內層：不銹鋼；外層：不銹鋼鏡面板。
3、 制冷裝置：制冷機1臺
罐內溫度可在常溫至0°C內任意設定，保持恒溫。
主要配件：制冷管，制冷機組及配件、測溫探頭。
4、 甩干機：1部
有效尺寸：900*h1000mm，罐體材料，不銹鋼。
結構：靠氣缸快速開，閉罐蓋。運行平穩，有正，反轉功能。
主要構件：1只氣缸及其附件，減速電機驅動，變頻調速。
5、 清洗罐：1個（兩級）
有效尺寸：長*寬*高：1300*900*1000mm，罐體兩級逆流清洗。
材料：不銹鋼。
附件：空氣攪拌系統一套。
6、 熱水固化罐：1個
有效尺寸：900*h1000mm
罐體材料：內層：不銹鋼，外層：Q235A
保溫結構：雙層結構，中間有保溫層，材質巖棉，厚度50-80mm。
底部有氣助攪拌管，內部排列不銹鋼電加熱棒，有放置產品的料架，
24KW/H電加熱裝置，溫度可在常溫至100°C內任意設定，LED數顯，保持恒溫，
罐體外表溫度<=50°C，1只氣缸，靠氣缸快速開、閉罐蓋。
7、 真空泵：1臺
型號：2X-30型，雙級旋片泵。
8、 隔離罐：1個
有效尺寸：350*h400mm
罐體材料：Q235A
有排液閥，防止膠液進入真空泵。
9、 吊籠：2個
有效尺寸：700*h800mm
罐體材料：不銹鋼
10、 控制柜：1臺
外型尺寸：長*寬*高：1000*800*2000mm
功能說明：數顯儀表顯示加熱及制冷溫度，并設置各種參數
接觸器、繼電器、電源、按鈕等采用國內性能優質品牌產品，質量可靠。
11、 氣動系統：1套
12、 管道及閥門裝置：1套
采用優質閥門及管件
13、 工作平臺：1套
14、 設置涂裝：按廠方要求（一般為藍色）
15、 所需動力、氣源、水的耗量：
a、動力：41KW/h
b、氣源：10立方米/h（0.8Mpa）
c、水：3t/天
16、 相關承諾：
a、整套設備保修一年，隨時派人溝通協助工廠解決問題。
b、提供工藝試驗，協助工廠生產。
c、浸滲罐密封圈2根（使用壽命2年/每根，）。
17、 備占地空間：
長*寬*高：7000*2300*6000mm（以實際為準）
18、 供貨周期：
合同生效45天。設備到現場7天內安裝培訓完畢。
19、 安裝時的要求：
a、本設備不包括天車軌道、吊車，需按照設備的擺放位置重新設計訂購安裝，可委托第三方定做，亦可委托供應方定做，費用另計。
b、安裝時買方須提供安裝時部分工具，我公司派出人員去買方廠內時，須使用如下工具：吊車、叉車等。買方備好壓縮空氣氣源、水源和電源。 |
| |
|

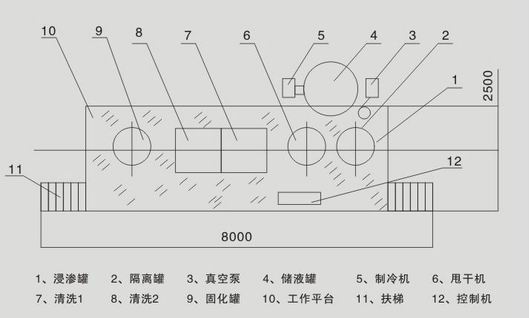

| 三、設備平面布置圖（見附圖） |
 |
四、預處理設備簡要清單：（全部采用不銹鋼制造，不包含在浸滲設備報價內。）
設備名稱：1、除脂罐 2、清洗罐 3、離心甩干機 4、烘干箱 5、晾干架 6、氣動系統 7、管道及閥門 |
| |
| |
|
|
|
|
|
